关于高性能滤波器和普通型滤波器的区别说明

高性能滤波器和普通型滤波器在性能和滤波效果上存在显著差异。以三安培为代表分析高性能滤波器和普通型滤波器的区别：

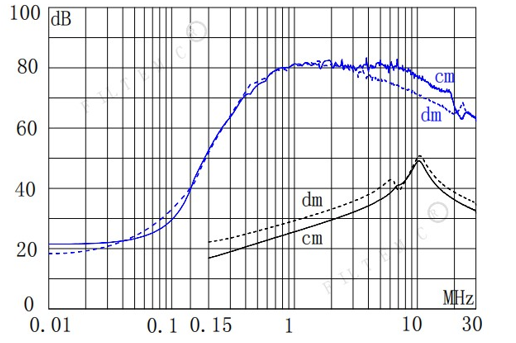

1插损测试曲线对比图

从上图曲线可看出：

1.高性能滤波器和普通型滤波器的滤波范围不同。普通型滤波器有效滤波范围为 150KHz~30MHz，而高性能滤波器有效滤波范围10KHz~30MHz，高性能滤波器的滤波范围滤波范围更广。由于滤波范围不同，这就决定了高性能滤波器和普通型滤波器工作性能本质大大不同。高性能滤波器从 10KHz 干扰信号开始有较好的衰减作用，而普通型滤波器对于低频干扰信号滤波能力较弱，只有干扰信号频率大于 150KHz 时才开始有较好的衰减作用。

2.高性能滤波器和普通型滤波器在同一频点的滤波效果不同。举例说明，如在频率为 1MHz 时，以共模插入损耗为例，普通型滤波器的滤波是 30dB，高性能滤波器的滤波是 80dB。从整体曲线可看出，高性能滤波器的滤波能力要远高于普通型滤波器的滤波能力。

                                                              2高性能滤波器BKS系列

根据应用场合，并依据 CCITT 国际标准005ITT15101-84,08.03、《滤波器、网络和延迟线的测试规范》以及 UL1283 《电磁干扰滤波器》，北京北成新控伺服技术有限公司开发了专用于伺服电机及相关工业自动化设备的伺服专用高性能滤波器BKS系列，以及基于变频器在工作时对电网及其它数字、电子设备产生 干扰的频域特性专门设计的变频器专用高性能滤波器BKI系列。这两款滤波器由无源器件（L、C、R）组成的无源低通滤波器，采用了滤波器与接入端的阻抗失配原理，滤波范围在 10KHz~30MHz，能有效抑制沿电源线传导的 EMI 干扰。因此，它们的滤波范围广、低频滤波效果好，为工业自动化设备提供了稳定、可靠的运行环境。
